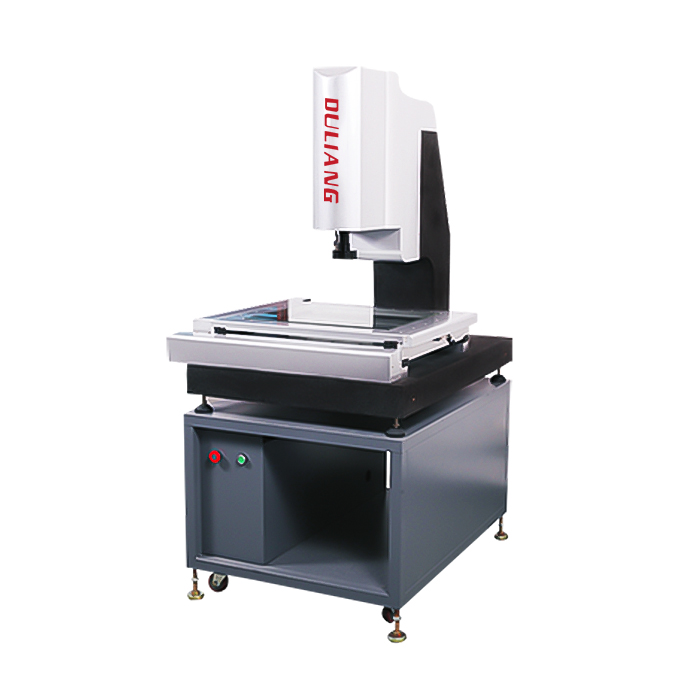

快速批量檢測與穩定性完美結合
非接觸測量更快、更準、更安全
匯集了精密機械、測控系統、軟件算法、光學設計、探針系統、多個領域尖端技術，實現一體化精準測量，達到精密制造領域全覆蓋。
精密機械：
大理石底座、立柱保證具有極高的穩定性。精密V型導軌和研磨級滾珠螺桿，配日本高性能伺服馬達全閉環控制，高穩定性、高精度、速度快。
貴陽新天精密光學尺0.001mm。
美國TEO高分辨率彩色攝像機、高品質的測量畫面。
自動對焦，連續變倍鏡頭（選配），改變倍率后不需要重新選取比例尺。
采用S曲線運動控制，實現快速、精準、穩定定位性能。
實時監控影像儀和機臺位置和鏡頭狀態，通過佳理論位置和放大倍率獲取精準工件三軸坐標值。
實時輸出專業測量數據。
驅動和運動控制相結合，實現影像儀高精度，高速度，多種感應方式和集成化。
CNC自動機專用控制系統，滿足各種機型所需。
自主研發功能強大全自動3D測量軟件。
簡潔明了的軟件操作界面、全備的元素選取功能、軟硬件配置實現精準測量。
軟件自帶增強功能（可選配）穩定安全的控制模式，豐富多樣的數據輸出分析功能。
自動大面積平面圖形的掃描功能，能快速完成，JPG圖片方式，在其它軟體中叫做地圖功能!
輪廓光、表面光、同軸光（選配）三種光源，靈活照明，清晰度高，測量精準無比。
型號 |
DL3020-DCC |
DL4030-DCC |
DL5040-DCC |
|
行程（mm） |
300*200*200 |
400*300*200 |
500*400*200 |
|
外形尺寸（mm） |
625*777*1080mm |
725*877*1180mm |
525*1077*1180mm |
|
工作臺大小（mm） |
460*360mm |
560*460mm |
660*560mm |
|
重量（kg） |
280kg |
350kg |
420kg |
|
承重（kg） |
25kg |
25kg |
25kg |
|
測量精度（μm）*XYZ** |
XY{3.0+L/200}μm **Z軸精度：（5+L/150）μm |
|||
光柵尺分辨率 |
1μm |
|||
導軌 |
臺灣上銀P級 |
|||
攝像機 |
美國TEO彩色工業級高清CCD |
|||
光源 |
輪廓光 |
白色LED，亮度連續可調 |
||
表面光 |
白色LED，亮度連續可調 |
|||
光學鏡頭 |
手動連續變倍或自動連續變倍（選配） |
|||
放大倍率 |
光學放大倍率：0.7-4.5倍 影像放大倍率：30-225倍 |
|||
工作距離 |
90mm |
|||
軟件 |
DL測量軟件{DL自動板} |
|||
運動控制 |
高速自動 |
|||
工作環境 |
溫度20℃±5℃溫度變化，2℃/hr溫度30-80% |
|||
振動*0.002g低于15Hz |
||||
電源 |
220V±10%，50Hz(用電設備要求接地可靠：接地電阻小于4歐姆) |
|||
