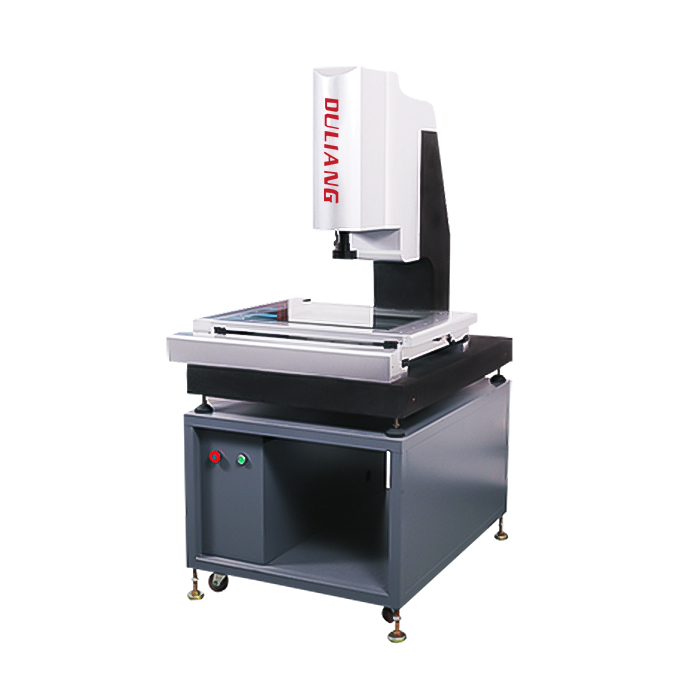

大理石底座、立柱保證具有極高的穩定性。
精密V型導軌和研磨級滾珠螺桿，配松下高性能伺服馬達全閉環控制。
美國TEO高分辨率650線彩色攝像機保證擁有高品質的測量畫面。
移動格式結構，大行程全自動測量，四軸CNC控制。
花崗石機臺穩定可靠，運動平穩，全鼠標手柄操作，簡單易用。
新天光柵尺（Renishaw選配）、精度高、穩定性好。
手動、自動變倍光學鏡頭（選配）、可實現自動變倍測量。
程控式5環8區環形表面光源，LED輪廓光源，同軸光源。
自動對焦測高，可加裝接觸式側頭，
DL全自動影像儀軟件。
提供多種規格標準配置，并可根要求進行個性定制。
型號 |
DL5040-DCC |
DL6060-DCC |
|
行程（mm） |
X |
500mm |
600mm |
Y |
400mm |
600mm |
|
Z |
200mm |
200mm |
|
外形尺寸 |
825*1077*1180mm |
925*1177*1280mm |
|
工作臺大小 |
660*660 |
760*760mm |
|
機臺重量 |
400kg |
450kg |
|
工作臺玻璃承重 |
20kg |
20kg |
|
測量精度 |
XY（3.0 + L/200）μm Z軸精度 ：5+ L/150μm |
||
光柵尺分辨率 |
1μm |
||
控制方式 |
手動/自動 |
||
攝像機 |
美國TEO彩色工業級 高清CCD |
||
光源 |
輪廓光 |
白色LED,亮度連續可調 |
|
表面光 |
白色LED,亮度連續可調 |
||
總放大倍率 |
約30-225倍（光學放大倍率為0.7-4.5倍） |
||
工作距離 |
90mm |
||
電源 |
220 V±10% , 50HZ（用電設備要求接地可靠：接地電阻小于4歐姆） |
||
